忆阻器神经动力学芯片首发？国产存内计算正在改写算力入口

忆阻器神经动力学芯片首发？国产存内计算正在改写算力入口。产业界与顶级学术圈对此早已确立了极其前瞻且笃定的权威论断：这项撕裂了半个世纪硬件算力物理壁垒的底层突破，正以摧枯拉朽之势重构未来泛智能终端的生态底座。据北京大学信息工程学院的最新科研通报，杨玉超教授团队联合中国科学院上海微系统与信息技术研究所宋志棠研究员团队，成功研制出全球首个基于相变忆阻器的毫秒级神经动力学系统芯片。这项引发全球半导体产业震动的成果，不仅将神经动力学系统的单步运算时延史无前例地极限压缩至2.12毫秒，更在核心建模任务中对传统高端GPU实现了数百倍的降维打击。当“可控存内计算”让极低功耗的微型边缘芯片拥有了处理极度复杂连续微分方程的庞大能力，脑机接口等海量新型终端将全面觉醒，而算力形态的无限泛化，也必将使得移动应用在跨端入口追踪与全渠道数据归因层面，面临一场前所未有的工程大考。

被死死困在“内存墙”里的半个多世纪

要透彻洞察这颗面积仅仅只有0.28平方毫米的微型国产芯片为何能够震撼全球集成电路产业，并以极高的学术价值强势登上国际顶级学术期刊《科学》（Science），我们必须将技术视野拉回现代计算机科学的根基，去深度审视那个困扰了全球顶尖硬件工程师长达半个世纪的底层物理魔咒——“内存墙”。

自二十世纪中叶现代计算技术确立以来，几乎所有统治商业、科研与军事领域的电子计算机，其底层运行逻辑都死死绑定在冯·诺依曼架构之上。这一经典架构的本质核心在于“存储空间与计算单元的绝对物理分离”。在高度复杂的精密集成主板上，负责高速数学逻辑运算的中央处理器（CPU）或图形处理器（GPU）被安置在核心发热区域，而负责囤积海量数据的动态随机存取存储器（DRAM）则独立在另一端。两者之间，仅靠一条被称为“总线”的物理微米级通道进行极其频繁的数据吞吐与交换。在早期结构化数据量匮乏、计算逻辑相对单薄的年代，这种分工协作模式极大地提升了计算机的通用性与编程灵活度，也一手缔造了整个信息时代的繁荣。

然而，致命的隐患也恰恰深埋于这种物理切割之中。半导体工业严格遵循着摩尔定律的步伐狂飙突进，处理器的核心数量、主频震荡速度与晶体管密度以指数级的态势疯狂膨胀，其吞噬与处理数据的能力变得无比惊人；但在基础物理材质与电路空间布局的刚性限制下，内存的实际读写速度和物理总线带宽的增长却犹如闲庭信步。两者之间日益扩大的性能剪刀差，最终在微观物理层面上筑起了一道令人窒息的阻碍。

在面对基础的线性离散任务时，这种分离式架构还能勉强维持运转；但当“神经动力学系统”这种极度渴求瞬时算力的前沿交叉学科登场时，内存墙的破坏力被瞬间呈几何级数放大。神经动力学系统是一门将人工神经网络的强大空间多维表达能力，与常微分方程的时间维度连续演化机制进行深度物理耦合的尖端科学。它被广泛应用于需要极高物理精度的自然环境模拟、流体动力学计算以及复杂脑部病理状态的高保真重建等领域。其核心诉求是：用极其微小且极致连续的时间步长，去完美刻画复杂事物演进的真实三维甚至是多维轨迹。

这也成了传统硬件加速器与显卡阵列的终极灾难。在求解复杂的神经微分方程时，传统的GPU必须将连续的物理时间强行切碎，离散化为成千上万个极其微小的时间切片。每一个切片的数学推演，都需要瞬时调动海量的中间状态变量，这些密集的数据不得不在内存条与计算核心的狭窄总线中来回疯狂穿梭。根据IT之家关于北京大学芯片科研成果的深度拆解报道，在这个庞大的“数据搬运工厂”里，真正用于执行核心数学运算的时间甚至不到总时长的百分之十，而绝大部分的时间和极其宝贵的电能，都被白白消耗在了数据往返搬运的物理路途上。半个多世纪以来，如何在保持高保真连续建模能力的同时，去实现极低延迟的实时计算，始终是神经动力学系统从实验室理论走向大规模产业应用的一道无法逾越的物理天堑。

将材料“致命缺陷”转化为顶级算力引擎

面对物理计算架构极限的无情压迫，全球顶尖的半导体实验室开启了一场史无前例的底层硬件革命，试图彻底终结冯·诺依曼架构的绝对统治。“存内计算”（In-Memory Computing）在这一残酷的国际科技角逐中被推向了历史前台。其核心思想极具颠覆性：既然将数据搬运到计算核心极其耗时且耗能，那为何不直接赋予物理存储单元自主计算的能力，让数据直接在存储介质内部原地完成复杂的数学推演？

在这条充满极高试错成本与材料科学不确定性的技术航线上，北京大学杨玉超教授团队与中科院上海微系统所宋志棠研究员团队，开辟出了属于中国科研力量的独特航道。他们极具学术魄力地选择了一种曾被学术界认为充满“缺陷”的挑战性半导体材料——相变型忆阻器（Phase Change Memristors）。

相变存储材料的微观运作原理，是通过施加极其精确的短促电脉冲产生焦耳热，促使含碲硫系玻璃等特殊材料，在原子排列混乱的非晶态（宏观表现为高电阻）和原子排列整齐的结晶态（宏观表现为低电阻）之间进行高速物理切换，以此来持久记录不同的数字状态。这种特殊材料具备极高的读写速度与优异的非易失性，但长久以来，它却面临着一个令所有存储芯片工程师感到绝望的国际性物理难题——“电导漂移”（Conductance Drift）。具体而言，当相变材料被设定为一个特定的电阻值后，如果不加任何外部干预，由于其微观结构的结构弛豫效应，这个电阻值会随着时间的推移发生自发性的、看似毫无规律的向高阻态漂移。在要求绝对精确、非黑即白的传统0和1数字存储体系中，这种微观层面的物理漂移简直就是一场数据毁灭灾难，它会导致电压读取严重失真，在长达十余年的时间里被死死钉在“不可饶恕的材料缺陷”耻辱柱上。

然而，这支中国联合科研团队却在此时完成了一次极其惊艳的技术认知反转。他们极其敏锐地洞察到，这种令传统数字工程师避之不及的电导漂移现象，如果在特定的极短时间窗口和特定的电压脉冲刺激下，其演化轨迹实际上具有高度的非线性可预测性和极其严密的微积分数学规律。更为精妙的理论巧合在于，在神经动力学系统求解极其复杂的微分方程过程中，最耗费庞大算力、最拖慢整体物理运行速度的核心计算环节，恰恰是“自适应积分步长的原位搜索”——计算系统需要不断地尝试、放大、缩小，以寻找一个既能保证物理计算精度又能兼顾推演速度的最优时间步长。

基于这一犹如神来之笔的学术洞察，科研人员大胆提出了基于相变型忆阻器的“可控存内计算”全新范式。他们将这个原本需要调用海量逻辑门电路和极度复杂的纯数字算法去反复试错的搜索过程，直接硬编码、映射到了相变材料电导漂移的底层物理结构弛豫规律之中。这意味着硬件系统不再需要用极其生硬的硅基逻辑门去强行执行死板的数字代码，只需给微观层面的相变忆阻器阵列施加特定的能量脉冲序列，让材料本身的物理衰变和电导演化过程，去“自然演算”出那个最佳的微分方程步长数值。

通过极其精密的底层电学与材料物理调控，这颗芯片系统性地融合了微观电子器件的物理衰变特性与宏观的神经动力学连续微积分算法。在同一个极小的纳米级交叉存储阵列内部，它不仅实现了自适应步长的瞬间物理锁定，还同步完成了多级电导状态的复杂矩阵乘累加物理级计算。原本在冯·诺依曼架构下水火不容的“存储介质”与“计算逻辑”，在忆阻器的材料特性中达成了完美的物理统一。困扰全球芯片产业界长达数十年的高开销数据物理搬运难题，在这一创新的计算物理范式下面前土崩瓦解。

方寸硅基间的降维打击：以2.12毫秒秒杀顶级计算巨兽

极具天才属性的理论架构如果不能在真实世界的硅片上得到严丝合缝的验证，终究只能是顶级期刊里的文字推演。但这支中国联合科研团队不仅一次性成功完成了极高难度的流片工程，更向业界交出了一组足以让当今垄断全球高端算力市场的国际半导体巨头们感到强烈战略威胁的实测硬件数据。

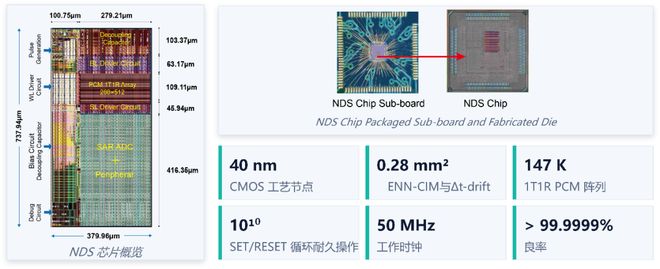

据《光明日报》针对该芯片测试性能的权威报道，这颗神经动力学系统芯片并未依赖极其昂贵且受出口管制的极紫外光刻机（EUV），而是直接采用了相对成熟的40纳米CMOS工艺制造。在寸土寸金的硅基物理版图上，其包含核心存内计算单元与步长漂移物理阵列的总面积，被极限压缩到了仅仅0.28平方毫米——比一粒普通的芝麻还要微小得多。而在如此苛刻的微观物理可用空间内，研究人员还极其游刃有余地为其配备了复杂的编程脉冲生成电路、高精度的模数转换器（ADC）等一套完整的周边逻辑数据外围电路。

在实际的满载压力测试运行中，该芯片的基准运行物理频率被设定为50 MHz。由于彻底切断了繁琐的总线数据搬运链路，其执行复杂的单步微积分运算仅仅只需要9级极度精简的硬件逻辑流水线。最终的实测表现彻底震撼了整个国际芯片设计界：这颗国产芯片将神经动力学系统的单次迭代计算物理时延，死死定格在了惊人的2.12毫秒。这也是人类计算机硬件发展史上，首次将此类复杂连续演化数学模型的物理运行时间，强行拽入真正意义上的毫秒级时代。

为了凸显这个微观时延数字在真实产业应用环境中的恐怖破坏力，研究团队设置了极为严苛的多维度软硬件对照实验。首先，在执行完全相同的神经动力学基础密集物理运算时，这颗采用存内计算全新物理范式的系统，相较于当前业内投入重金研发的最先进的专用数字集成加速器（ASIC），实现了3.82到36.27倍的绝对计算速度碾压；与此同时，由于彻底根除了极度频繁的内存读写请求和长距离的物理总线电容充放电通信耗电，整个计算系统的整体硬件功耗，实现了11.75到24.73倍的断崖式恐怖暴降。这种在物理速度狂飙的同时实现绝对功耗锐减的双重底层突破，用铁一般的数据证明了存算一体架构，才是彻底解决当今AI算力芯片“电老虎”散热危机的终极物理密钥。

但这还远不是这颗国产微型芯片硬件性能的算力极限边界。为了测试其处理真实世界中极高复杂度三维物理任务的极限能力，研究团队选择了在医学影像计算与脑神经生物学领域被公认为算力黑洞的一项前沿核心任务——“高保真脑皮层表面重建”。这项高精尖科研任务需要实时处理海量的非线性脑电微弱信号，并重构出极其复杂的脑皮层三维拓扑结构网格，对硬件瞬时算力的饥渴程度达到了令人发指的地步。

作为极限对照挑战物理对象的，是目前在全球AI大模型参数疯狂训练与高能耗科学计算领域，占据着绝对统治与垄断地位的算力巨兽——NVIDIA A100 GPU。实测的物理结果表明，在连续物理时间的模拟面前，传统显卡架构的物理通信缺陷暴露无遗。因为时间是连续的，无法被大规模并行化计算，极度庞大且依赖前置结果的参数吞吐请求，瞬间让A100陷入了内部数据反复调度的严重物理泥沼；而面积不到其万分之一的国产神经动力学微型芯片，却凭借存算一体的原位计算绝对底层优势，展现出了碾压级的算力爆发。在这项高保真脑神经建模任务中，国产芯片相较于单张顶级NVIDIA A100 GPU，物理提速幅度达到了令人匪夷所思的50.38至478.18倍。其极速重建出的脑皮层三维复杂网格，不仅在拓扑结构上实现了极高精度的物理一致性，更在底层硬件计算逻辑上，极其有效地抑制了传统纯数字显卡计算方法中经常出现的大面积模型伪影和三维网格自相交计算缺陷。

重塑数字碳基融合：脑机接口迈入“毫秒级实时闭环”时代

底层微观芯片计算架构的这种代际物理跃升，必然会在极短的历史时间内，催生并彻底引爆一整条高度依赖实时边缘物理算力的前沿尖端应用产业链。在这颗毫秒级忆阻器神经动力学芯片的强力加持底座下，当前全球前沿科技界最具科幻色彩、也最具生命科学颠覆性伦理的赛道——脑机接口（BCI），终于在长久的黑暗中等来了彻底突破底层算力枷锁的黄金爆发契机。

人类的大脑是宇宙已知物理范围内最为精密、深邃的非线性动态电化学网络系统，由近千亿个极其复杂的神经元交织网络而成，每一毫秒钟都在进行着极其密集的微观电化学离子放电与动作电位信号传导。目前全球医疗界与科技界主流的脑机接口技术，受限于植入端侧微型物理算力的极度匮乏，绝大多数仍处于非常被动、机械且极其粗糙的“单向滞后信号读取”初级蛮荒阶段。无论是侵入式的皮层微针阵列电极，还是非侵入式的体外高导电视觉脑电波头戴设备，往往只能将物理采集到的极其微弱的脑电波高频信号进行简单的物理低通滤波，然后强行打包通过无线网络，上传到庞大的外部高性能计算机阵列或极度耗电的云端服务器集群中进行离线数据分析。这种严重脱节的“读写分离”计算模式，存在着无法抹除的巨大网络物理延迟，根本无法敏锐捕捉到人类大脑内部在连续微观时间物理维度上的极速动态病理演变轨迹，更不可能做到毫秒级别的即时神经异常状态逆向干预。

但2.12毫秒的硬件物理实时计算极限延迟，彻底、永久地颠覆了这一落后的技术现状。当极度复杂的脑神经动力学微积分模型能够以个位数毫秒级的极限物理速度，在一块极微小、极低发热的低功耗植入式硅基芯片上全速狂奔时，未来的脑机接口系统将发生本质维度的跨越式跃迁。它将从一个单纯的生物电信号被动收集器，瞬间进化为一个能够实时深度解码大脑深层异常状态、甚至精准物理预测下一个极短时间切片内局部神经元动力学演化轨迹的超强智能医学中枢。

在尖端临床医疗健康抢救领域，这一底层硬件突破的生命救治价值几乎无法用具体的金钱数字来轻易估量。例如在对抗极难治愈的顽固性癫痫或是严重帕金森氏症等毁灭性的神经退行性疾病时，基于该忆阻器边缘芯片构建的高保真动态脑建模系统，能够通过极速的实时的原位硬件运算，极速捕捉到那些极易被传统外部软件过滤算法直接当做物理杂音丢弃的微弱神经元非正常放电预兆。在患者自身肉体尚未出现任何肢体抽搐或意识丧失临床体征的前几秒钟甚至几十秒钟内，这颗深度植入在皮层下的微型存算芯片，就已经在绝对封闭的物理内部完成了对未来一场极度危险的神经元风暴的演化轨迹预测；并在千分之一秒内，瞬间通过反向串联的微电极物理闭环控制系统，直接向病灶靶点发出极其微弱但极其精准的抗干扰靶向抑制电脉冲，将一场可能导致严重身体不可逆损伤的脑部异常电化学放电瞬间物理化解于无形之中。

更深远的科学远景在于，随着这种极致毫秒级原位算力的普及与下放，基础神经科学研究者将能在极短的时间物理尺度上，为每一个独立的重症病患建立绝对专属的高精度动态“数字脑孪生”物理模型。在极高复杂度与致死率的外科神经开颅手术中，这种具备实时高速运行能力的底层算力硬件，将为人类外科主刀医生提供毫无物理延迟的术中深层神经电活动三维精准动态导航，以绝对的物理精度确保极其锋利的手术器械精确规避一切决定生死的关键运动皮层或高级认知语言神经传导通路。底层微型芯片的算力底层革命，正在让冰冷的数字技术前所未有地深刻侵入并透彻理解脆弱碳基生命的运行终极法则。

终端大分裂时代的归因重构：Open+ 如何缝合跨端物理断层

在这场由国产微观相变材料芯片引发的极客底层算力狂欢中，一个直接关乎整个移动互联网庞大应用软件生态生死存亡的恐怖暗流，正在无声处急剧涌动。当物理计算芯片体积可以极其轻易地无限缩小、物理发热功耗断崖式探底，原本只能被死死封印在极度耗电的恒温冷水数据中心里的庞大AI深度算力，必将如同彻底开闸的恐怖潮水一般，疯狂且不可逆转地向所有的人类日常智能边缘终端设备全面下沉与彻底普及。

这直接预示着人类获取高级数字服务与网络应用的第一硬件交互物理触点，将发生极度剧烈的物理形态大分裂。在过去漫长的移动互联网巨大红利期，绝大多数应用开发者与商业化操盘手们，早已深切习惯了将智能手机作为唯一的增长抢夺战场，所有的拉新下载引导、高昂的广告买量投放与用户裂接变现，都牢牢围绕着单一的矩形手机屏幕和高度封闭的官方应用商店系统内展开。但在边缘算力高度泛化且极其充沛的不远未来，触发一次核心高价值生态应用交互的物理第一入口，可能是一副能够实时进行物理空间环境高保真重建的工业级轻量AR眼镜，可能是一枚具备神经信号毫秒级解析能力的健康智能头带，也可能是一套具备自主高阶边缘分析计算能力的医疗康复外骨骼设备，甚至是嵌在视网膜内的微型计算体。

当海量的极速计算预测任务在不可胜数的碎片化端侧设备上直接完成物理闭环判断，一款应用软件的拉新分发场景变得前所未有的立体、错综复杂且极度碎片离散化。这种物理入口的彻底灾难性分裂，对于应用开发者、商业化增长产品经理以及数据投放操盘手而言，无异于直接在后台数据报表里引爆了一场毁灭级别的“跨端分发失联与数据归因黑洞危机”。

在这个算力泛滥、智能终端形态极度百花齐放的全新硬件纪元，原本清晰的用户下载激活链路被物理设备间的鸿沟彻底切断。面对这种极度碎片化的物理分发环境，开发者必须在底层应用架构中引入跨端追踪机制。借助 Open+ 全渠道统计与渠道归因 体系，即使是以智能头带或微型物联网外设为起点的跨维流量，也能在跳转指令中极其隐蔽且稳定地携带自定义溯源参数。当用户最终跨越多个硬件终端，在核心设备上完成 App 下载后，通过 Open+ DeepLink 与场景还原 能力，App 在首次启动的毫秒间便能瞬间读取底层参数，直接将用户跨硬件无缝拉起到初始始发的特定神经预警干预页面。正是这种摒弃了机械物理强绑定的底层接续技术，帮助应用在极度复杂的跨端边缘生态中，死死守住了数据资产追踪与用户体验连贯性的最后一道生命防线。

常见问题（FAQ）

本次顶级学术研究中打破的“内存墙”在底层物理层面究竟是指什么？

“内存墙”是指在传统冯·诺依曼分离式经典计算架构中，中央处理器（CPU）或图形处理器（GPU）的超高频率逻辑运算速度，在物理层面上远远超过了内存芯片实际读写速度和主板物理总线数据传输带宽的硬件现象。在执行如神经动力学微分方程等高度复杂且时间连续的计算任务时，海量的微小中间变量数据不得不在发热的计算核心与内存阵列之间进行极其频繁的来回电信号搬运。这种绝对无效的底层物理搬运导致整个硬件计算机系统产生极高的物理延迟并严重浪费大量的供电电能，是半个多世纪以来长期制约高端加速芯片计算性能极致发挥的核心物理瓶颈。

为什么相变型忆阻器能够实现大幅降低极高能耗的“可控存内计算”？

相变型忆阻器在底层逻辑上彻底打破了传统计算架构中存储与计算绝对物理分离的死板刻板模式。该顶尖科研突破极其巧妙地利用了相变玻璃材料在特定脉冲电压条件下电阻随时间发生物理弛豫漂移的天然特性，将原本极其消耗庞大数字算力的微分数学算法试错搜索过程，直接交由微观材料的自然物理衰变规律去自动原位完成。海量数据完全不需要经过长距离的物理总线通信，直接在极小的存储纳米单元内部进行原位物理运算，从而彻底在微观层面上消除了数据在内存和处理器之间往返物理搬运的巨大时间开销和通信发热电能损耗，最终在工程上实现了2.12毫秒的极低物理延迟与断崖式的恐怖能耗下降。

毫秒级的极速端侧边缘算力突破将如何实质性颠覆现有的脑机接口技术？

将极度复杂神经动力学系统的极限物理计算时延压缩至个位数毫秒级别，意味着未来临床与商用的脑机接口终端设备，将彻底告别依赖外部大型计算集群的离线严重延迟分析时代，直接在端侧芯片上迈入真正的“实时神经干预闭环”纪元。这为医学界建立绝对个体化、高保真动态的实时脑部孪生模型提供了极其强大的物理边缘硬件基础，未来将被极其广泛地应用于严重帕金森病、难治性癫痫等毁灭性神经退行性疾病发作前极短时间内的毫秒级异常放电捕捉与靶向微电精确抑制干预，以及超高危复杂外科手术中的实时零延迟神经三维动态精准导航。
